はじめに
PAD印刷（パッド印刷/タンポ印刷）は、私たちの身の回りにある多くの製品に利用されている印刷技術です。ボールペンや医療機器、自動車部品、電子機器など、さまざまな分野でその技術が活用されています。
本記事では、PAD印刷の基本的な仕組み、特徴、そして具体的な適用事例について詳しく解説いたします。
PAD印刷（パッド印刷/タンポ印刷）とは
PAD印刷は、凹版に流し込んだインクをシリコン製のパッドに一度転写し、そのパッドを使って被印刷物にインクを再転写するオフセット印刷の一種です。
この印刷方法の最大の特徴は、柔軟性と弾力性のあるシリコンパッドを用いることで、平面だけでなく、曲面や凹凸のある立体物にも鮮明な印刷が可能である点です。また、微細な文字やデザインの再現性にも優れています。

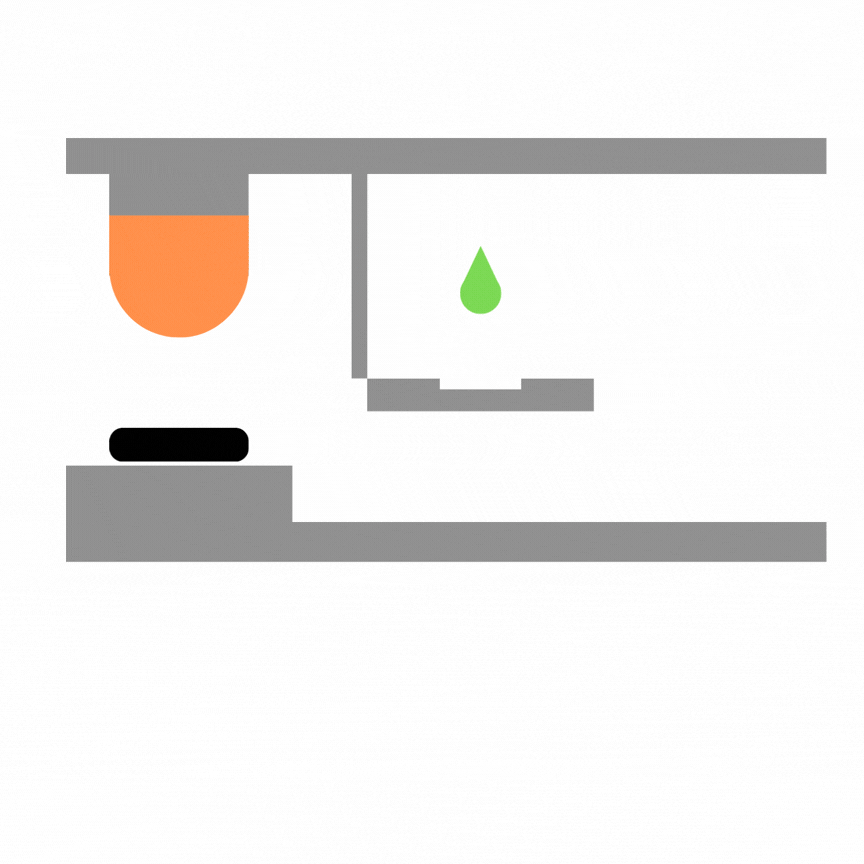

PAD印刷の工程フロー紹介
PAD印刷の基本的な工程は、以下の４つのステップで進行します。
１.インクの供給
デザインが彫られた凹版にインクを流し込みます。スキージやブレードで余分なインクを取り、凹部分にのみインクを残します。
２.インクの転写（一次転写）
シリコンパッドを凹版に押し付け、凹部に残ったインクをパッドの表面に付着させます。インクの表面の溶剤が揮発することで粘着性が高まり、パッドにインクが転写されます。
３.印刷（二次転写）
インクが付着したシリコンパッドを被印刷物に押し付け、インクを転写します。この際、パッドの弾力性により、曲面や凹凸面にもインクがしっかりと転写されます。
４.乾燥
印刷されたインクを十分に乾燥させて完成です。
PAD印刷の強み
PAD印刷の最大の強みは、その柔軟なシリコンパッドによって、以下のような難しい印刷対象にも対応できる点です。それにより、他の印刷方法では難しいとされていた製品への名入れや装飾が可能になります。
曲面
ボールペンやボトル、ゴルフボールのような球体や円筒形の曲面にも、デザインを鮮明に印刷できます。
凹凸面
段差のある面や、凹部の内側など、複雑な形状の凹凸面にも対応可能です。
小面積・微細なデザイン
小さな文字やロゴ、マーク、繊細なデザインをくっきりと再現するのに優れています。
適した用途と苦手な表現
適した用途

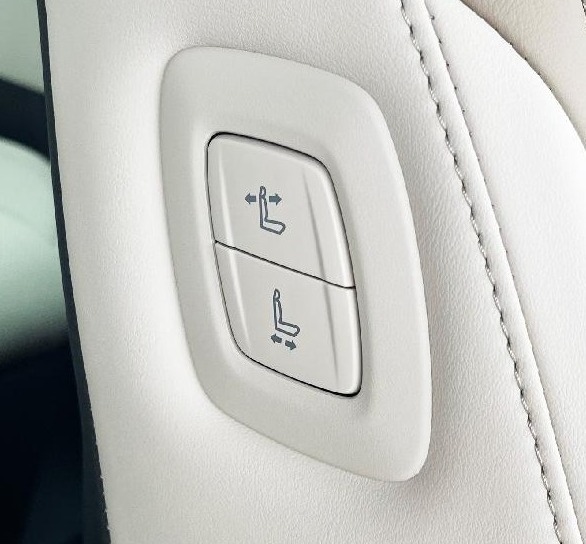

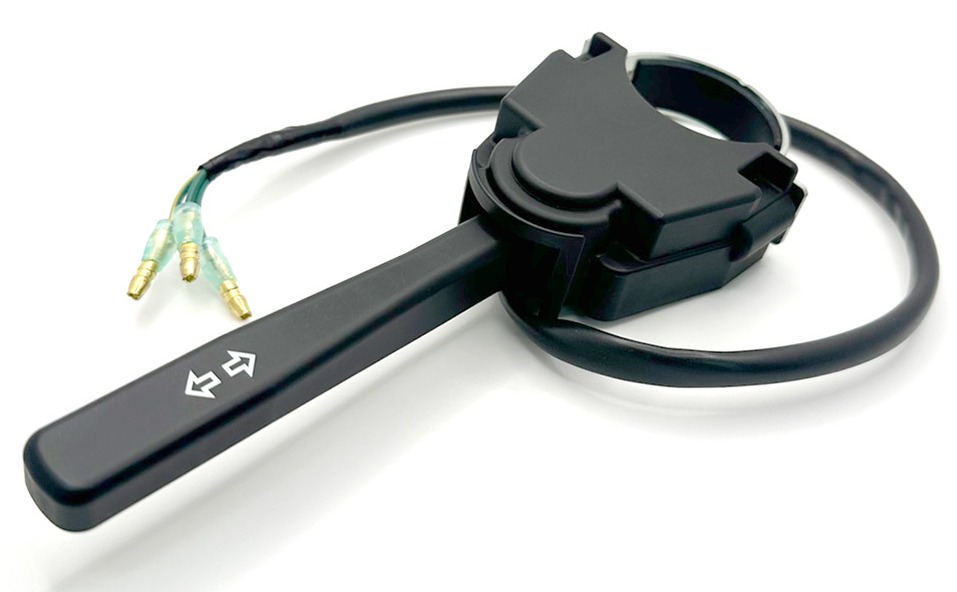

・ボールペン、ライター、キーボードのキー、医療機器、自動車部品などの小型製品へのロゴや文字の印刷
・ノベルティグッズや販促品の製作（特に曲面や凹凸のあるアイテム）
・精密なデザインや細かい文字を鮮明に表現したい場合
苦手な表現
・広い範囲への印刷
（シリコンパッドのサイズに限界があるため、広い面積への印刷や大きなデザインには向きません）
・ベタ塗り
（広範囲でのベタ塗りでは、インクが均一になりにくく、ムラが発生する可能性があります）
・グラデーションや多色刷り
（１色ごとに版を塗り重ねて印刷するため、版ズレが発生しやすく、グラデーションや中間色の表現は苦手です。フルカラー印刷も可能ですが、他の方法と比較して制限があります）
・下地色への影響
（インク膜が薄いため、濃い色の下地に淡い色を印刷すると、下地の色に影響されて発色が悪くなることがあります）
製品設計上の考慮点
PAD印刷を製品設計に組み込む際には、以下の点を考慮することで、より高品質で効率的な製造が可能になります。
・印刷範囲とデザイン
PAD印刷はワンポイントや小さい文字、細かいデザインの印刷に対して強いです。一方で、広いベタ塗りや複雑なグラデーション、多色使いのデザインは、他の印刷方法と比較検討するか、デザインをシンプルにするなどの調整が必要です。
・印刷対象物の形状
シリコンパッドの柔軟性を活かすことで、曲面や凹凸面への印刷が可能ですが、極端に複雑な形状や深すぎる凹部などは、印刷が難しい場合があります。事前に印刷業者と相談し、治具の設計を含めて検討することが重要です。
・素材とインクの相性
プラスチック、金属、ガラス、セラミック、木材、テキスタイルなど多様な素材に印刷が可能ですが、素材とインクの密着性や耐性（耐アルコール性、耐候性など）は異なります。試作段階で密着テストをおこなうことが推奨されます。
・コストと納期
PAD印刷は比較的低コストで短納期に対応できることが多いですが、多色刷りや特殊インクを使用する場合は、費用や納期が増える可能性があります。また、版の製作費用も考慮に入れる必要があります。小ロット生産にも対応しやすい点がメリットです。
まとめ
PAD印刷は、その柔軟なシリコンパッドの特性を活かし、曲面や凹凸面、そして小さな面積への精密な印刷を可能にする特殊な印刷技術です。ボールペンや医療機器、自動車部品など、私たちの身の回りにある多くの製品に利用されており、製品設計においてデザインの自由度を高める重要な役割を担っています。
製造業の製品設計者の方々にとって、PAD印刷の基本的な仕組みを理解することは、製品の付加価値を高め、新しいデザインの可能性を広げる上で不可欠です。
本記事が、PAD印刷の活用を検討される際の参考になれば幸いです。
